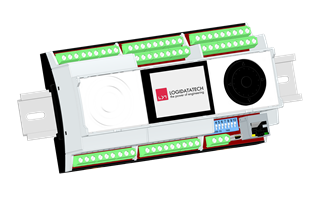

Die Auswerte-Zentrale
DS-Monitor, Auswertung komfortabel und zuverlässig!
Die analogen LogiDataTech-Messwertgeber können einzeln sternförmig angeschlossen werden. Die digitalen DS-Geräte können kabelsparend über die RS485 Schnittstelle als Bus-Variante angeschlossen werden. Bei komplexen Systemen mit nahezu unbegrenzt vielen Messstellen entstehen signifikante Kostenvorteile.
Der DS-Monitor verfügt über sieben 4-20mA Eingänge, für die digitalen Systeme gibt es eine RS485 Schnittstelle ohne galvanische Trennung. Die Stromversorgung des Monitors und der Sensorsysteme erfolgt über ein externes Netzteil. Ebenso lassen sich durch Taster an der Gerätevorderseite Reset und mit F1 und F2 diverse Stati quittieren und bequem bedienen. Optional unterstützt ein rollierender Status Display diese Funktionen und zeigt die Werte an.
Der Service Tube als Multitool für die digitale DS-Produktfamilie ermöglicht die schnelle und einfache Konfiguration des DS-Monitors. So lassen sich Einstellungen wie z.B. Messstellenbezeichnungen, Gasart und Messbereich, Schwellwerte mit der Service Tube vornehmen. Auch die Definition der Datenerfassung, sowie die Definition des Datenloggers sind frei programmierbar.
Da der Service Tube als browser-basiertes, Embedded-System mit dem DS-Monitor kommuniziert, bietet dieser umfangreiche und flexible Möglichkeiten:
- Ein Regelwerk für die Zuordnung einzelner oder mehrerer Messstellen zu Relais
- Einzelalarmierungen je Messstelle und Alarmgrenzwert
- Konfiguration von Sammel- oder Gruppenalarmen
- Störmeldungen
Der DS-Monitor verfügt über sechs Wechselrelais frei programmierbare LEDs visualisieren die Statusanzeige eines frei gestaltbaren Regelwerks, wie z.B:
- für Betriebszustände, wie Störmeldung oder Service
- Bei Alarm wird sofort eine Warnmeldung aktiviert, durch die hinterlegten Alarmstufen kann eine erste Gefährdungsbeurteilung erfolgen.
Die Anzahl, sowie der Übertragungsweg spielen dabei fast keine Rolle. Die Werte werden in Echtzeit aufgezeigt. Durch einen Taster lässt sich eine Meldung rücksetzen.
Datenlogger: In individuell konfigurierbaren Intervallen lassen sich Messwerte, errechnete Werte, Alarmereignisse und Störungen speichern und später für Auswertungszwecke auslesen. Zur Messwertspeicherung kann die Gaswarnanlage von der Service Tube aus eingestellt und ausgelesen werden.
Das Gerät kann über einen CAN-Bus nahezu beliebig, modular erweitert werden.
Produktvorteile
- Auswerteeinheit für bis zu sechzig digitale Messstellen aus einer vielfältigen Gase-Auswahlliste
- Zusätzliche Integrationsmöglichkeit analoger Systeme
- Frei skalierbar durch Kombination mehrerer DS-Monitore
- Frei programmierbare Zuordnung von Eingängen zu Ausgängen
- Eingänge für Mess-Systeme mit 4-20 mA, oder DS-Sensor-Systeme
- Ausgänge für fünf Wechselrelais
- Volle Netzwerkfähigkeit, über TCP / IP
- Großer Datenlogger mit bis zu 128 MByte
- sechzehn frei programmierbare LEDs
- Flexibel, zuverlässig und wirtschaftlich
Technische Daten
- Messgase: alle
- Messbereiche: alle
- Messprinzip: alle
- Gehäuse: Kunststoff
- Gewicht: ca. 400 Gramm
- zulässige Feuchte: 15-95% relative Feuchte, nicht kondensierend
- Luftdruck: 900-1100 hPa
- Abmessung: ca. B155 x H71 x T90 mm
- Umgebungstemperatur: -40 bis +60°C
- RS485 Master, Modbus RTU ohne galvanische Trennung
- Ethernet- Schnittstelle
- Spannungsversorgung: 24 Volt DC Hutschiene ) TE, (separates Netzteil erforderlich)
- Fünf Wechsel-Relais
- Sieben 4-20 mA Eingänge
- drei digital Eingänge
